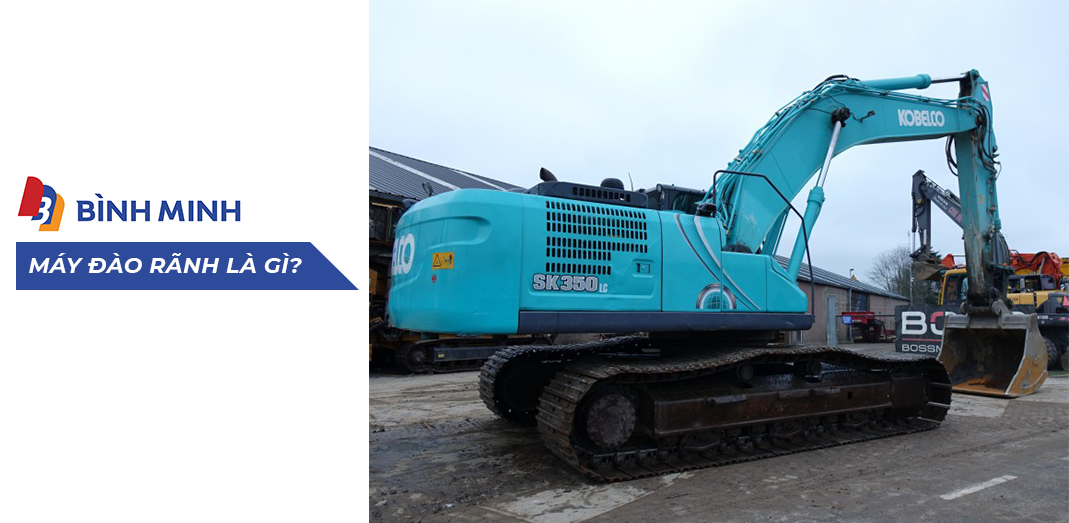

Máy Đào Rãnh Là Gì? Phân Loại Và Ứng Dụng Trong Thi Công Hạ Tầng

Trong thi công hạ tầng kỹ thuật, việc tạo ra các đường rãnh có kích thước chính xác, thành vách vuông vắn là yêu cầu bắt buộc. Để tối ưu hóa năng suất so với phương pháp thủ công, các dòng máy đào chuyên dụng đã ra đời. Bài viết này sẽ phân tích chi tiết về cấu tạo, phân loại và giải pháp ứng dụng máy đào Kobelco trong công tác đào rãnh kỹ thuật.

1. Máy đào rãnh là gì?

Máy đào rãnh (tên tiếng Anh là Trencher) là thiết bị cơ giới chuyên dụng được thiết kế để đào các rãnh dài, hẹp và sâu dưới lòng đất. Mục đích chính là để phục vụ cho việc lắp đặt hệ thống đường ống cấp thoát nước, đường cáp quang viễn thông, cáp điện ngầm hoặc hệ thống mương máng thủy lợi.

Khác với máy xúc thông thường di chuyển gàu múc theo từng chu kỳ, máy đào rãnh chuyên dụng hoạt động dựa trên cơ chế cắt hoặc nạo liên tục. Cơ chế này giúp tốc độ tạo rãnh nhanh hơn, lòng rãnh có độ phẳng cao và chiều rộng đồng đều từ đầu đến cuối.

2. Các thuật ngữ liên quan

Để hiểu rõ hơn về phân khúc thiết bị này, người vận hành và kỹ sư công trường thường sử dụng các thuật ngữ kỹ thuật sau:

• Máy xới đất tạo rãnh: Thiết bị công suất nhỏ, thường dùng trong nông nghiệp hoặc công viên để đi đường ống nước mini.

• Máy đào mương: Thuật ngữ chỉ các dòng máy cỡ lớn phục vụ thủy lợi hoặc thoát nước đô thị.

• Thiết bị đào rãnh cáp ngầm: Dòng máy có khả năng đào rãnh hẹp, độ sâu lớn để hạ ngầm lưới điện hoặc cáp quang.

• Xúc đào bánh xích thủy lực: Thiết bị đa năng khi kết hợp với gàu múc chuyên dụng (gàu chữ V, gàu hẹp) để thi công đào rãnh sâu.

3. Phân loại máy đào rãnh phổ biến hiện nay

Tùy thuộc vào quy mô công trình, địa hình và tính chất nền đất, máy đào rãnh được chia làm hai nhóm công nghệ chính:

Máy đào rãnh kiểu dây xích (Chain Trenchers)

Dòng máy này hoạt động tương tự như một chiếc cưa xích khổng lồ. Một cần dài (Boom) được quấn quanh bởi chuỗi xích gắn các răng cắt bằng hợp kim carbon hoặc vonfram.

• Cơ chế: Khi xích quay, các răng cắt liên tục nạo băm lòng đất và đưa đất lên bề mặt nhờ băng tải hoặc trục vít.

• Ưu điểm: Khả năng đào rãnh sâu, vách rãnh thẳng đứng, xử lý tốt nền đất cứng hoặc đất lẫn đá cuội nhỏ.

Máy đào rãnh kiểu bánh răng cắt (Wheel Trenchers)

Thiết bị này sử dụng một bánh xe kim loại lớn, trên chu vi bánh xe gắn các gàu cắt hoặc răng cắt hợp kim.

• Cơ chế: Bánh xe quay tròn cắt vào lòng đất, đồng thời xúc đất lên và đổ ra hai bên mép rãnh.

• Ưu điểm: Tốc độ cắt cao, vận hành hiệu quả trên nền đất đá cứng, bê tông hoặc nhựa đường asphalt.

4. Ứng dụng thực tế của máy đào rãnh trong xây dựng

Thiết bị đào rãnh đóng vai trò cốt lõi trong nhiều hạng mục hạ tầng quan trọng tại Việt Nam:

• Xây dựng hạ tầng đô thị: Đào rãnh đặt đường ống cấp nước sạch, ống thoát nước thải, hào kỹ thuật.

• Năng lượng và Viễn thông: Thi công hạ ngầm cáp điện lực trung cao thế, tuyến cáp quang xuyên quốc gia.

• Nông nghiệp và Thủy lợi: Tạo hệ thống kênh mương tưới tiêu nội đồng, rãnh thoát nước chống ngập úng cho cây công nghiệp.

• Giao thông: Đào rãnh thoát nước dọc hai bên đường cao tốc, đường quốc lộ.

5. Giải pháp đào rãnh chuyên nghiệp bằng máy xúc đào Kobelco

Mặc dù máy đào rãnh chuyên dụng (Chain/Wheel Trencher) có năng suất cao, nhưng mức đầu tư lớn và tính đa năng thấp. Tại thị trường Việt Nam, các nhà thầu ưu tiên sử dụng máy xúc đào bánh xích Kobelco kết hợp phụ kiện chuyên dụng để thực hiện công tác đào rãnh nhờ tính linh hoạt và hiệu quả kinh tế cao.

Ưu thế kỹ thuật của máy xúc Kobelco trong thi công đào rãnh

• Hệ thống thủy lực độc lập: Kobelco trang bị hệ thống thủy lực cải tiến giúp dòng dầu cấp cho các chuyển động quay toa và di chuyển mượt mà, không bị sụt áp khi đào rãnh sâu.

• Độ bền kết cấu cao: Cần và tay cần (Boom & Arm) được gia cường bằng các tấm thép cường độ cao, chịu momen xoắn tốt khi gàu cắt va chạm với đá ngầm.

• Tiết kiệm nhiên liệu: Chế độ tiết kiệm năng lượng INDR độc quyền giúp giảm hao phí nhiên liệu từ 10% đến 19% so với các thế hệ trước.

Các dòng máy Kobelco phù hợp cho từng loại rãnh kỹ thuật

Để đạt hiệu quả tối ưu, nhà thầu cần lựa chọn model máy tương thích với kích thước rãnh:

Model Máy Kobelco	Trọng Lượng Bản Thân	Kích Thước Rãnh Phù Hợp (Rộng x Sâu)	Ứng Dụng Thực Tế
Kobelco SK35SR / SK50UR	3.5 - 5.0 tấn	Rộng: 0.3m - 0.5m | Sâu: < 1.5m	Đi dây cáp ngầm đô thị, ngõ hẹp, rãnh thoát nước nhỏ vườn cây.
Kobelco SK75UR / SK85MSR	7.5 - 8.5 tấn	Rộng: 0.4m - 0.6m | Sâu: < 2.5m	Thi công rãnh đường ống nước nội khu, rãnh cáp trung thế.
Kobelco SK130 / SK135SR	13 - 14 tấn	Rộng: 0.6m - 0.8m | Sâu: < 3.5m	Đào mương thủy lợi, rãnh thoát nước dọc tuyến đường giao thông liên tỉnh.
Kobelco SK200 / SK250	20 - 25 tấn	Rộng: 0.8m - 1.2m | Sâu: < 5.0m	Hạ ngầm hào kỹ thuật, đường ống phân phối nước cốt lõi đô thị.

6. Các loại phụ kiện gắn trên máy xúc để tối ưu công tác đào rãnh

Để biến một chiếc máy xúc đào thông thường thành một máy đào rãnh thực thụ, Bình Minh tư vấn khách hàng kết hợp các phụ kiện sau:

• Gàu múc chữ V (V-ditch Bucket): Thiết kế vách gàu nghiêng giúp tạo ra rãnh có mặt cắt hình chữ V, chống sạt lở vách hầm, phù hợp đào mương thủy lợi.

• Gàu hẹp (Narrow Bucket): Bề rộng gàu chỉ từ 200mm - 400mm, chuyên dụng để đào rãnh sâu đặt cáp quang mà không làm ảnh hưởng đến kết cấu nền đường xung quanh.

• Đầu cắt rãnh thủy lực (Rotary Cutter / Trencher Attachment): Phụ kiện gắn vào đầu cần máy xúc, hoạt động bằng nguồn thủy lực của máy để phay cắt trực tiếp trên nền đá hoặc bê tông.

7. Quy trình thi công đào rãnh chuẩn kỹ thuật bằng máy xúc đào

Để đảm bảo tiến độ và an toàn lao động, quá trình vận hành máy xúc đào rãnh cần tuân thủ 4 bước sau:

Bước 1: Khảo sát địa hình và định vị tim rãnh

• Xác định hệ thống công trình ngầm hiện hữu (đường điện, ống nước cũ) để tránh va chạm.

• Dùng máy kinh vĩ hoặc máy cân mực laser để vạch tuyến, đóng cọc định vị tim rãnh và biên dạng rãnh.

Bước 2: Lựa chọn thiết bị và phương án đổ đất

• Chọn model máy xúc Kobelco có tầm với và chiều sâu đào vượt thông số rãnh yêu cầu ít nhất 20%.

• Xác định vị trí đổ đất: đổ một bên mép rãnh để hoàn trả mặt bằng hoặc xúc thẳng lên xe tải vận chuyển đổ thải.

Bước 3: Tiến hành đào rãnh

• Vận hành máy lùi dần theo hướng tuyến đã định vị.

• Thực hiện thao tác kết hợp giữa cần, tay cần và gàu để lòng rãnh đạt cao độ thiết kế.

• Kiểm tra liên tục độ dốc lòng rãnh đối với các đường ống thoát nước tự chảy.

Bước 4: Nghiệm thu và bảo vệ vách rãnh

• Sử dụng nhân công dọn sạch đất đá rơi rớt dưới lòng rãnh.

• Đặt biển cảnh báo hoặc rào chắn xung quanh khu vực rãnh hở để đảm bảo an toàn.

8. Những lưu ý an toàn khi vận hành máy đào rãnh trên công trường

• Kiểm tra địa chất: Nền đất yếu, mỏ sụt hoặc đất cát đòi hỏi phải lắp đặt hệ thống cừ chống (Shoring) ngay sau khi đào để ngăn ngừa sập vách rãnh.

• Khoảng cách an toàn: Không cho phép nhân công làm việc trong lòng rãnh khi máy xúc đang vận hành trong phạm vi bán kính quay toa.

• Vị trí đặt máy: Máy xúc phải đứng trên nền đất ổn định, cách mép rãnh một khoảng bằng hoặc lớn hơn chiều sâu của rãnh để tránh sạt lở do tải trọng máy.

9. Liên hệ tư vấn giải pháp máy đào rãnh Kobelco tại Bình Minh

Công ty Cổ phần Thiết Bị Đầu Tư Bình Minh là đơn vị nhập khẩu và phân phối độc quyền dòng máy xúc đào Kobelco Nhật Bản tại Việt Nam. Chúng tôi cung cấp các giải pháp thiết bị toàn diện cho hạng mục thi công hạ tầng ngầm.

Nếu anh/chị cần tư vấn cấu hình máy xúc phù hợp, lựa chọn gàu cắt chuyên dụng hoặc nhận báo giá các dòng máy xúc Kobelco, xin vui lòng liên hệ trực tiếp với chúng tôi qua thông tin sau:

• Trụ sở chính: Tòa nhà Phúc Đồng, Phường Long Biên, Thành phố Hà Nội.

• Hotline tư vấn kỹ thuật: 0973 104 666

• Email tiếp nhận thông tin: hoang.nh.bm@gmail.com

• Hệ thống kho bãi: Đồng Nai, Đà Nẵng, Hải Phòng, Nghệ An.

Bình Minh cam kết cung cấp sản phẩm chính hãng, dịch vụ bảo dưỡng định kỳ theo tiêu chuẩn nghiêm ngặt của Kobelco Nhật Bản nhằm đảm bảo thiết bị luôn đạt hệ số sẵn sàng cao nhất trên công trường của anh/chị.
